一、加油站儲罐油氣回收裝置原理

　　加油站儲罐，對于濃度42%的油氣，溫度為5℃時油氣濃度29%;溫度為-15℃時油氣濃度20%;溫度為-20℃時，油氣濃度15%。要使油氣完全凈化需要更低冷凝溫度，但是設施成本和運行能耗卻要增加好幾倍，不符合經濟要求。結合運用吸附劑吸附油氣的方法，可以大大降低制造成本和運行費用。經過樣機及實地試驗可使油氣排放濃度下降到1-4%。

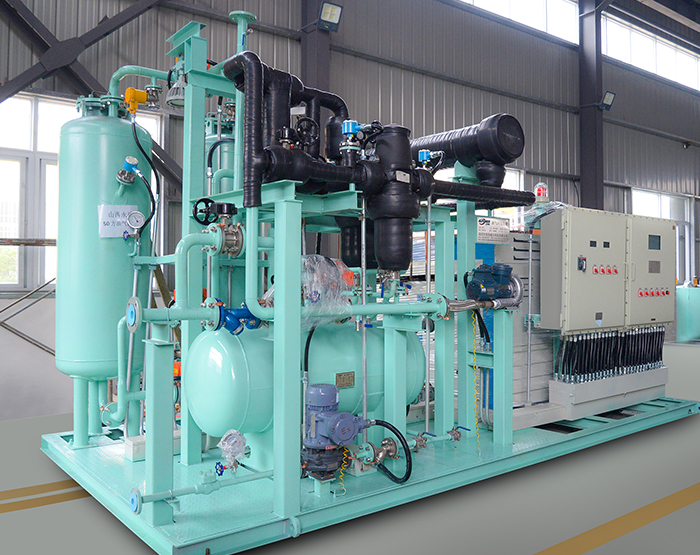

　　汽油油氣進入裝置，通過路徑長達120余米的集合組裝式冷熱交換單元進行降溫，確保40-500L/min左右流量的油氣溫度降為-40℃以下，90%以上的油氣冷凝液化分離轉化為汽油，油氣濃度下降到10%以下。剩余的油氣進入吸附單元，自上而下流經吸附材料，剩余1-4%的尾氣通過出氣管排放?；厥盏钠蛷某鲇凸艿肋M入回收容器或地下油罐。

　　二、加油站冷凝式儲罐油氣回收裝置特點

　　1. 低溫回收氣體不需壓縮，更加安全。

　　2. 冷凝和吸附兩種處理方法結合運用，組成“冷吸”油氣回收凈化處理裝置，經濟效益與環保效益并重。

　　3. 操作彈性大，可實現0-100%范圍內操作，特別適用于間斷裝車情況。

　　4. 整個裝置為柜式，占地2平方米，模塊化設計制造，整體發運到用戶現場，安裝簡單，易于操作維修。

　　5. 只需將裝置進氣口與加油站地下汽油罐出氣管接通、同時接好回收汽油的回流管線就可以運行使用。

　　6. 采用先進工藝技術設計，自動化儀表控制，關鍵設備進口，國內配套，造價低?！ぱb置按照加油站安全防爆規范要求設計和安裝，電耗不高、維護方便、安全可靠。

　　7. 裝置外表及裝置內部結構的材料都采用不銹鋼板制作，美觀大方，且使用壽命可達10年以上。

　　8. 對汽油油氣回收利用的效益明顯可觀。一個每天銷售汽油20噸的加油站，只需2年即可收回設備投資。

　　三、加油站儲罐油氣回收裝置技術參數

　　(1)處理能力

　　廠區汽車裝車汽油鶴管4臺，每批次同時裝車鶴管數為2個，以上所有發油臺發油泵都以100m2/h計算，參考業主所提供實際發油量數據，本油氣回收裝置處理能力定為150m2/h。

　　(2)氣相油氣回收總管參數

　　回收總管公稱直徑：100mm正常排放量：150Nm2/h排放溫度：常溫;排放壓力：常壓。

　　加油站油氣回收設備相關問答

　　問題：加油站必須安裝油氣回收裝置依據是什么?

　　答案：加油站油氣回收系統檢測依據的應該是相關部門出具的國家標準或者行業標準，法律法規不會具體到具體的檢測事宜，只是會提一些原則性的要求。各省份會根據情況出臺《##省油氣回收綜合治理工作方案》確定明確的時間進度。

　　問題：加油站油氣回收方法有哪些?

　　答案：吸附法油氣回收、吸附+冷凝法油氣回收

　　問題：加油站油氣回收裝置放在哪里?

　　答案：加油站油氣回收裝置都在油罐車與儲油槽之輸油管及油氣回收管連接成的一密閉的油氣回收管路的末端。油氣回收系統是指在裝卸汽油和給車輛加油的過程中，將揮發的汽油油氣收集起來，通過吸收、吸附或冷凝等工藝中的一種或兩種方法，或減少油氣的污染，或使油氣從氣態轉變?yōu)橐簯B(tài)，重新變?yōu)槠?，達到回收利用的目的。

　　問題：加油站油氣回收管道屬于gc2嗎?

　　答案：輸送GB50160《石油化工企業設計防火規范》及GBJ16《建筑設計防火規范》中規定的火災危險性為甲、乙類可燃氣體或甲類可燃液體介質且設計壓力P<4.0MPa的管道。工業管道為GC2級輸送GB50160《石油化工企業設計防火規范》及GBJ16《建筑設計防火規范》中規定的火災危險性為甲、乙類可燃氣體或甲類可燃液體介質且設計壓力P≥4.0MPa的管道;此工業管道為GC1級加油站油氣回收管道設計壓力P<4.0MPa，屬于gc2級工業壓力管道。

　　問題：加油站必須安裝油氣回收裝置依據是什么?

　　答案：加油站油氣回收系統檢測依據的應該是相關部門出具的國家標準或者行業標準，法律法規不會具體到具體的檢測事宜，只是會提一些原則性的要求。各省份會根據情況出臺《##省油氣回收綜合治理工作方案》確定明確的時間進度。

　　問題：加油站汽油銷售量達到多少必須做油氣回收?

　　答案：加油站是否進行油氣回收改造和加油站汽油銷量大小是沒有關系的。因為油氣是可揮發性有機溶劑(VOC)的一種，其與機動車尾氣等污染物發生反應后，就會形成灰霾。加油站、油庫油氣回收治理是節能減排的重要舉措。開展油氣回收治理，不但能大量減少可揮發性有機物的排放，有利于空氣質量的改善，而且將回收的油氣再變?yōu)槠?，?jié)約了資源，還可提高加油站和儲油庫的安全性。

　　問題：中石化加油站用的油氣回收系統對環境保護有什么作用呢?

　　答案：中石化加油站現在所使用的油氣回收系統是在卸油、儲油和加油過程中產生的油氣，通過密閉收集、儲存起來的系統。收集、儲存的油氣先進入儲罐，再送入油罐汽車的罐內，后運送到儲油庫集中回收變成汽油。油氣回收系統由卸油油氣回收系統、汽油密閉儲存、加油油氣回收系統、在線監測系統和油氣排放處理裝置組成。通過以上工作原理，可以減少油氣揮發，減少對大氣污染和降低油品損耗。

　　問題：加油站集中式油氣回收泵區域是爆炸危險區域嗎?

　　答案：加油站油氣回收裝置都在油罐車與儲油槽之輸油管及油氣回收管連接成的一密閉的油氣回收管路的末端。油氣回收系統是指在裝卸汽油和給車輛加油的過程中，將揮發的汽油油氣收集起來，通過吸收、吸附或冷凝等工藝中的一種或兩種方法，或減少油氣的污染，或使油氣從氣態轉變?yōu)橐簯B(tài)，重新變?yōu)槠?，達到回收利用的目的。
